2.2. Составляем чарты и добавляем их в дашборд
Также, как и в уроке 1.2., мы будем делать Датасет, Чарт, затем их добавим на уже созданный нами Дашборд.
Для начала нам нужно создать Датасет.
1.1.Заходим в датасеты, нажимаем Создать Датасет.

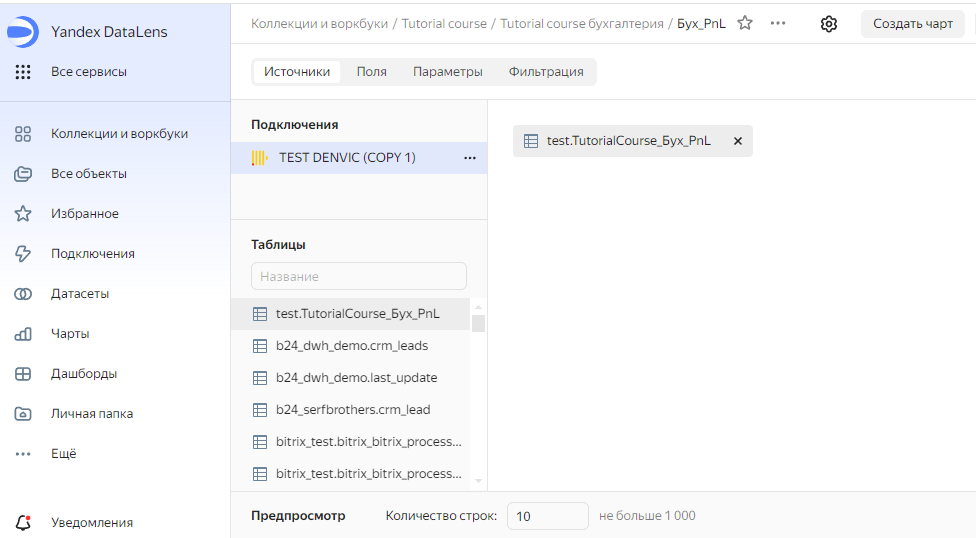

1.2. Выбираем таблицу, которую мы выгрузили из 1С.

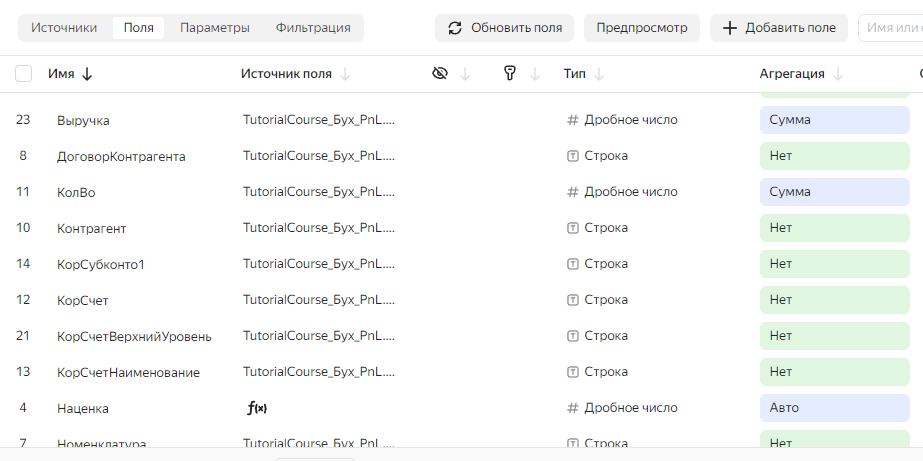

1.3. Переходим на вкладку Поля и настроим следующее:
Тип у поля Период исправим на Дата.
Сделаем агрегацию у полей Сумма, а также других полей с типом “дробное число” для того чтобы в Чартах эти поля встали в Показатели.
Сделаем в Датасете 4 расчетных поля:
Для этого вверху таблицы полей нажимаем кнопку + Добавить поле

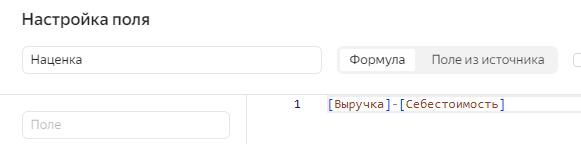

Наценка = [Выручка]-[Себестоимость]

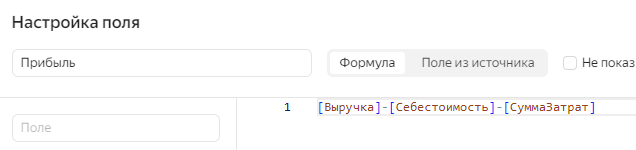

Прибыль = [Выручка]-[Себестоимость]-[СуммаЗатрат]

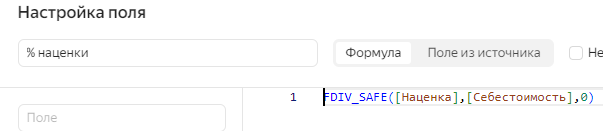

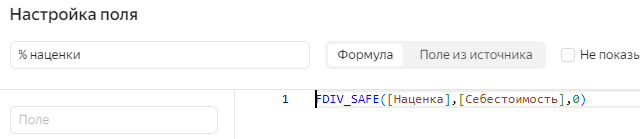

% наценки = FDIV_SAFE([Наценка],[Себестоимость],0)
% прибыли = FDIV_SAFE([Прибыль],[Выручка],0)
*примечание. Функция FDIV_SAFE нужна, для того чтобы не произошла ошибка в случае деления на ноль.

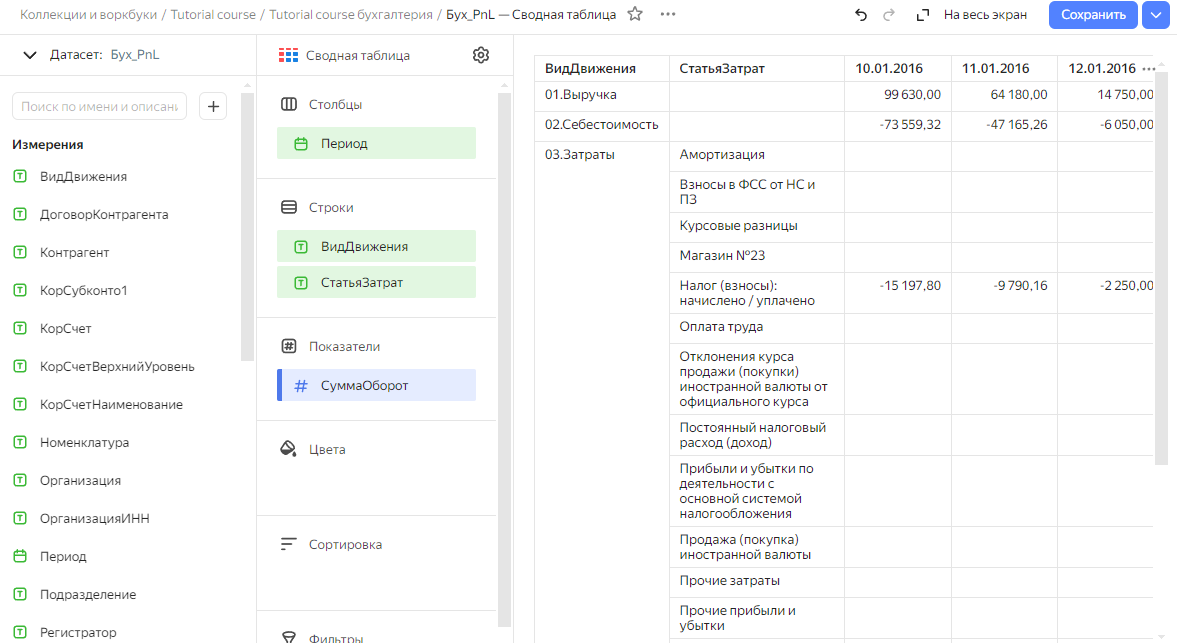

‘2.’ Переходим к созданию Чарта. Вверху справа нажимаем кнопку “Создать чарт”. Выберем тип Чарта Сводная таблица.
В столбцы поставим поле Период.
В строки поля “ВидДвижения” и ”СтатьяЗатрат”.
В показатели поле “СуммаОборот”

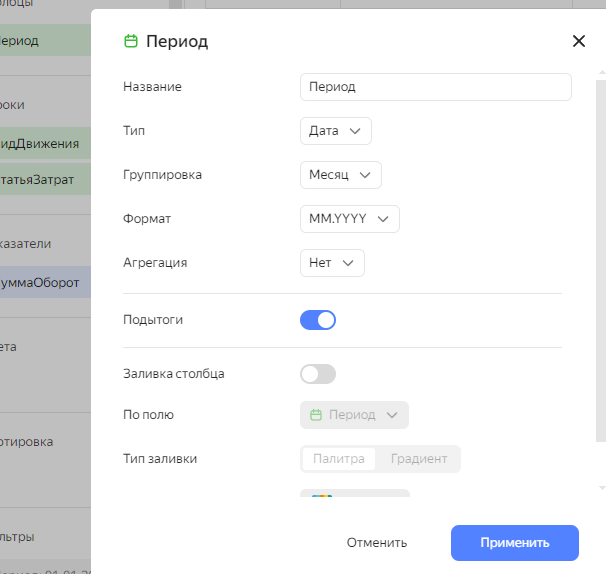

Дополнительно сделаем группировку поля Период по месяцам и включим переключатель Подытоги
‘3.’ Сохраним Чарт, назовем его “Бух_PnL — Сводная таблица” и добавим его в Дашборд.

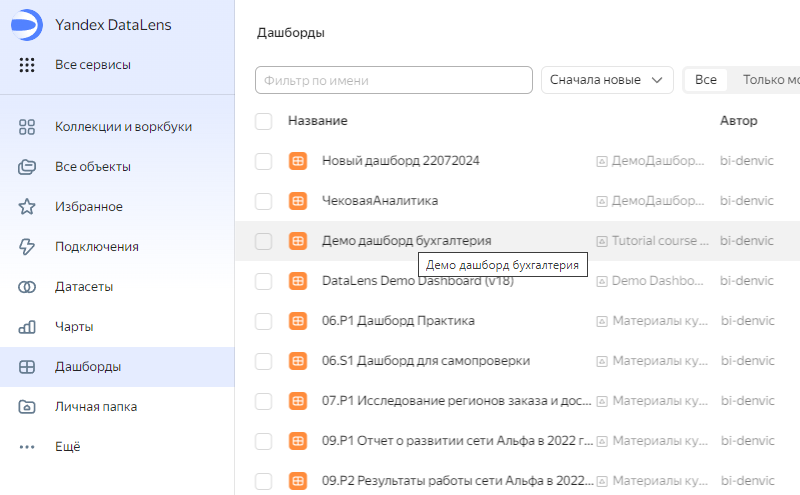

В меню слева выбираем пункт Дашборды и открываем наш дашборд, созданный на уроке 1.2. у меня это “Демо дашборд бухгалтерия“
Зайдем в редактирование Дашборда, для этого вверху справа нажимаем кнопку Редактировать.

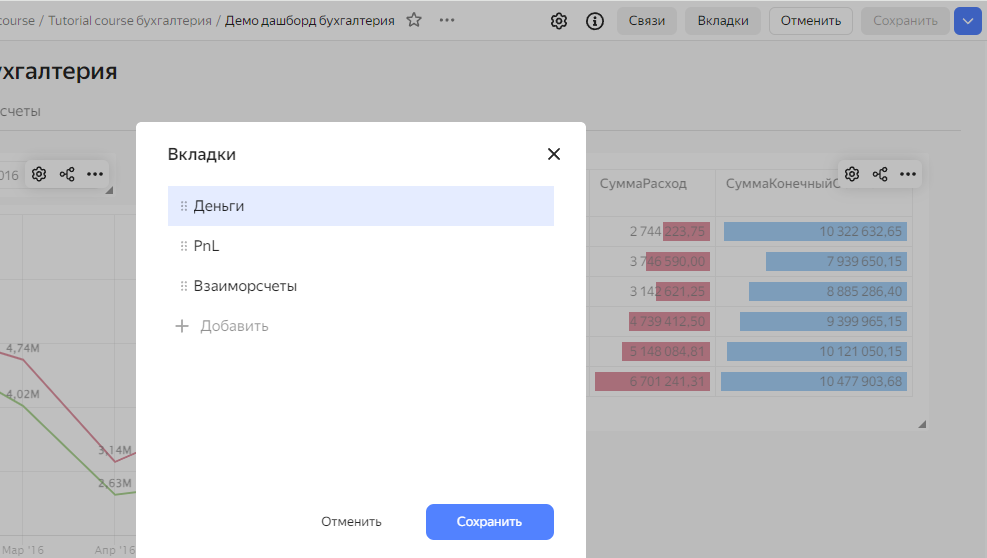

Добавим вкладку на дашборд. Вверху справа нажимаем кнопку Вкладки и через кнопку +Добавить добавляем новую с название “P&L”
Нажимаем кнопку Сохранить в окне вкладок.
Заходим на новую вкладку. Она пока пустая. Добавим сюда селектор с выбором периода и чарт. Селектор делается аналогично как в уроке 1.2, но теперь у нас другой Датасет, который называется Бух_PnL.
Также добавим на эту вкладку чарт. Чарт называется “Бух_PnL — Сводная таблица”

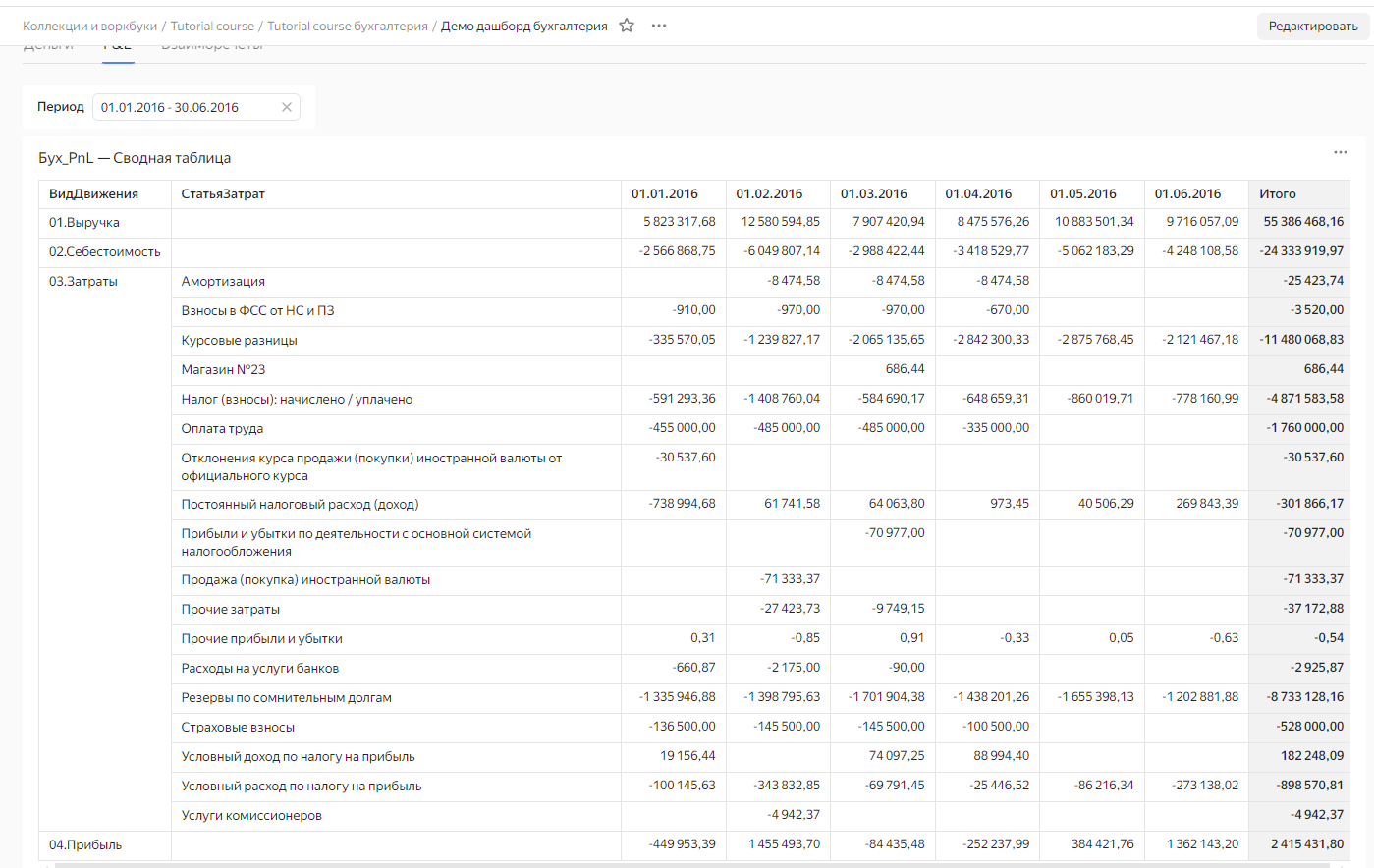

В итоге наша вкладка будет выглядеть следующим образом:

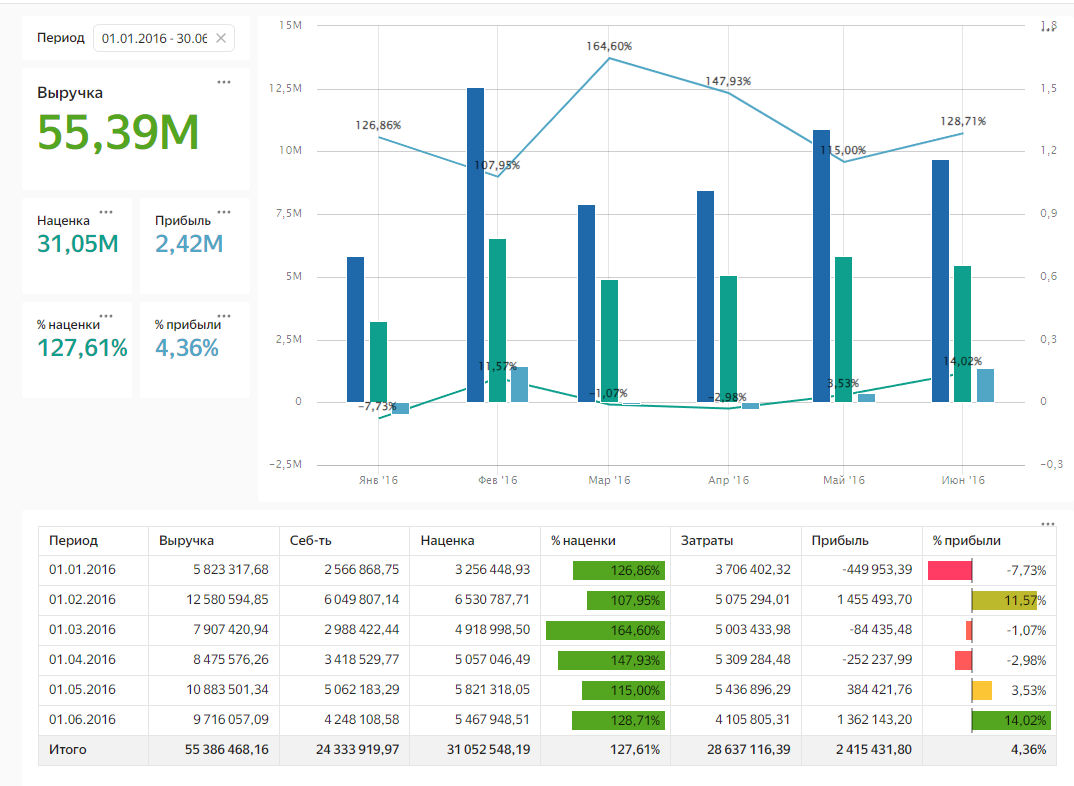

На основе датасета, созданного на шаге 1. Можно сделать много вариантов чартов.

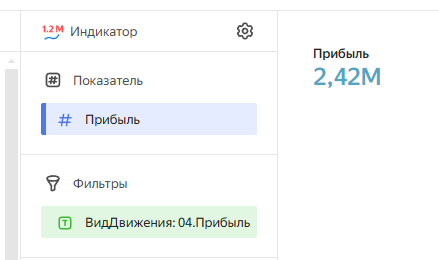

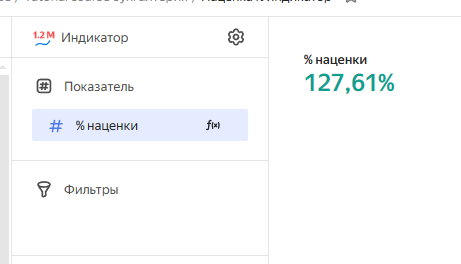

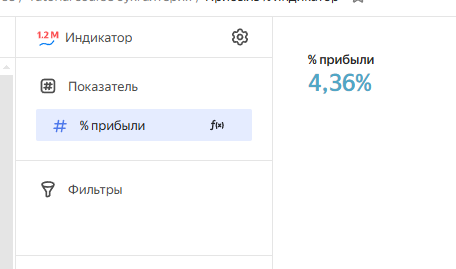

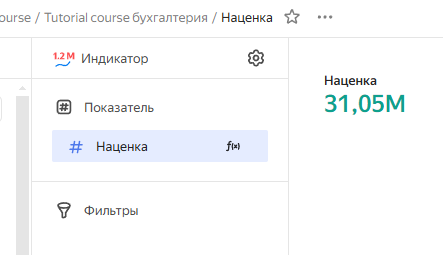

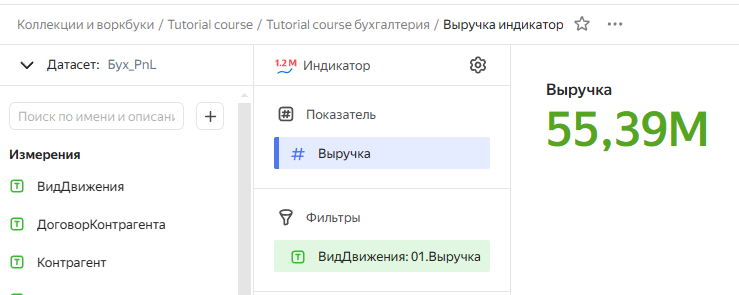

Чарт 1. Индикатор.

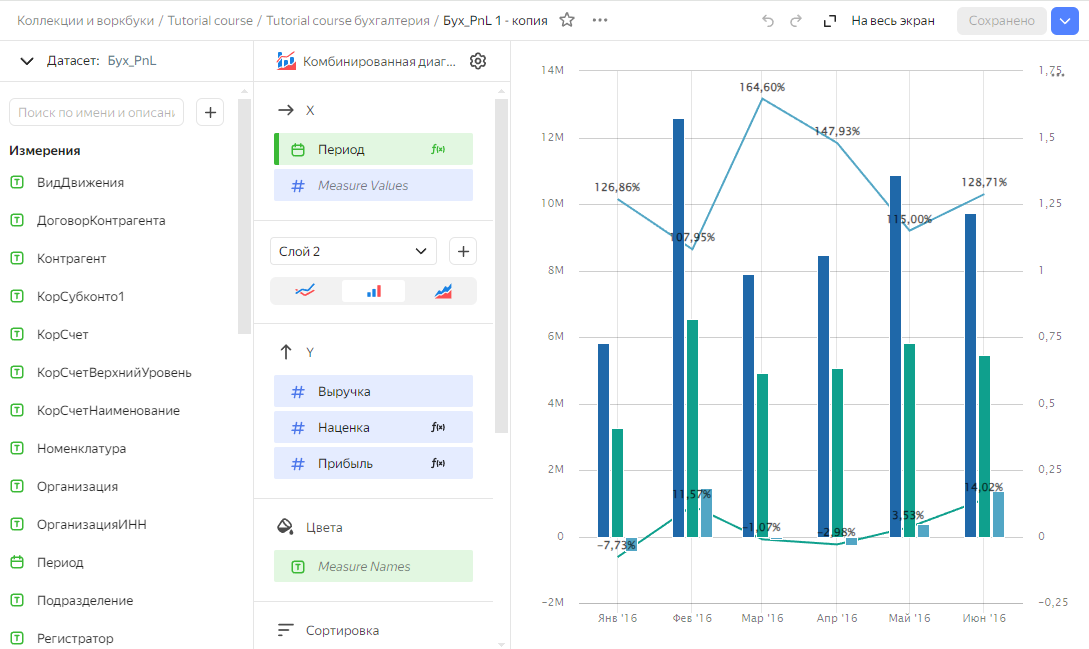

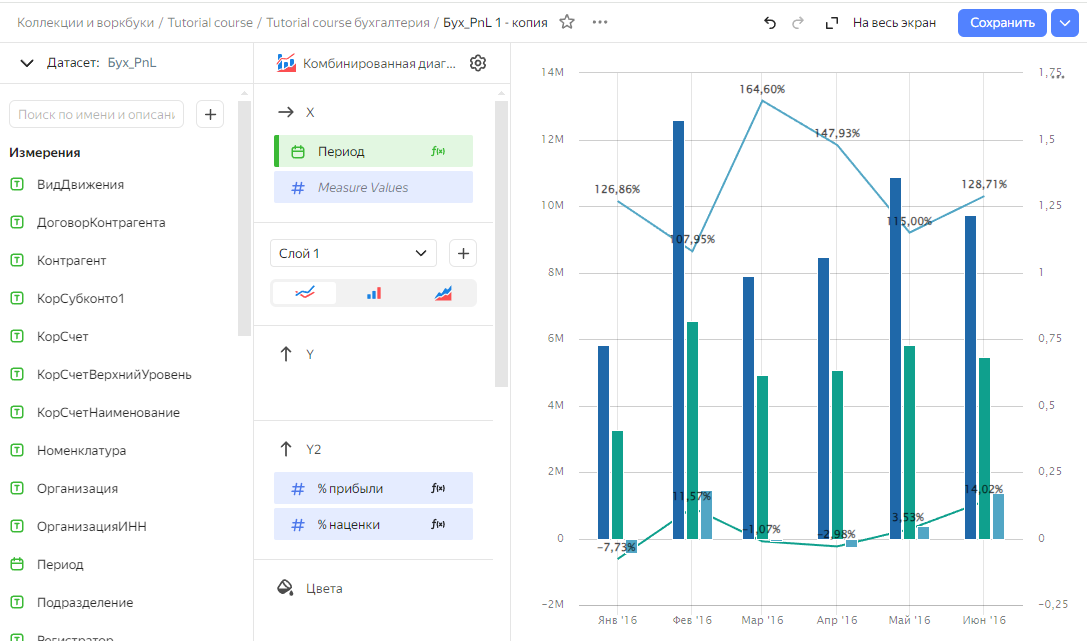

Чарт 2. Комбинированная диаграмма
Чарт 2. Слой 1.
Чарт 2. Слой 2.

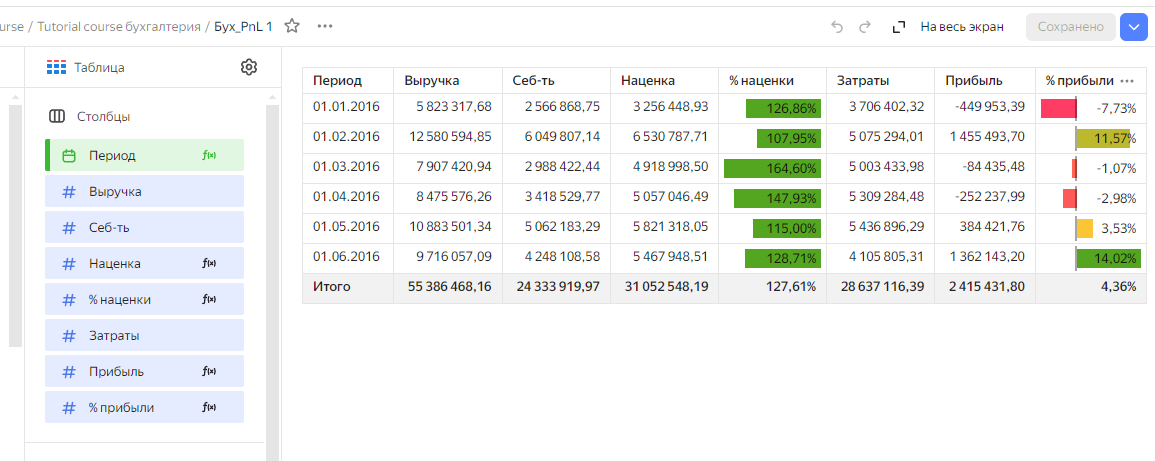

Чарт 3.
