Немного теории

Для удобной систематизации таблиц данных и корректного извлечения информации из них существует 6 нормальных форм. В Экстракторе 1С используется 3 из них. В данной статье мы объясним, что такое 1, 2 и 3 Нормальные формы, а также рассмотрим методы приведения таблиц в эти формы.

Ознакомьтесь с терминами и понятиями, которые мы будем использовать в данной статье для более комфортного восприятия:

Первая нормальная форма (1NF)

Таблица находится в первой нормальной форме (далее — 1NF), если:

• ее атрибуты являются простыми;

• используемые домены атрибутов содержат только скалярные значения;

• в таблице нет повторяющихся строк.

Рассмотрим на примере таблицы “Автомобили“:

В данном случае, видим нарушение нормализации 1NF, потому что в одной ячейке находится список из трех элементов: Granta, Priora, Vesta, то есть он не является атомарным. При приведении таблицы к 1NF получится следующее:

Вторая нормальная форма (2NF)

Таблица находится во второй нормальной форме (далее — 2NF), если:

• она уже находится в 1NF;

• каждый не ключевой атрибут неприводимо зависит от Первичного Ключа.

Рассмотрим на примере следующей таблицы:

Таблица находится в 1NF, но не во 2NF. Почему?

Итак, цена автомобиля зависит от модели и марки, в свою очередь, скидка зависит от марки, то есть зависимость от первичного ключа неполная. Исправляется это путем декомпозиции на две таблицы, в которых не ключевые атрибуты зависят от первичного ключа.

То есть, выглядеть это будет так:

Третья нормальная форма (3NF)

Таблица находится в третьей нормальной форме (далее — 3NF), если:

• она уже находится в находится во 2NF;

• каждый не ключевой атрибут нетранзитивно зависит от первичного ключа.

Простыми словами, необходимо вынести все не ключевые поля, содержимое которых может относиться к нескольким записям таблицы — в отдельные таблицы.

Рассмотрим на примере следующей таблицы:

Таблица находится во 2NF, но не в 3NF. Почему?
Потому что в ней атрибут «Марка» является первичным ключом. У автомобилей нет личных номеров телефонов (что вполне понятно, однако, в работе с таблицами данных важно брать во внимание даже такие детали), т.е., телефон зависит исключительно от магазина.
Таким образом, в таблице существуют следующие функциональные зависимости:

• Марка => Магазин;

• Магазин => Телефон;

• Марка => Телефон.

Зависимость “Марка => Телефон” является транзитивной, следовательно, эта таблица находится не в 3NF.
Приведем данные этой таблицы к 3NF. У нас снова получится две таблицы:

​

Практическое применение нормализации в Экстракторе 1С

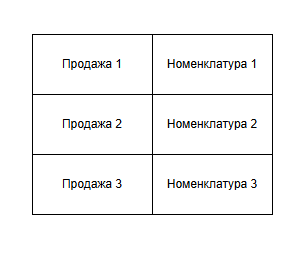

В денормализованной таблице данные выглядят следующим образом:

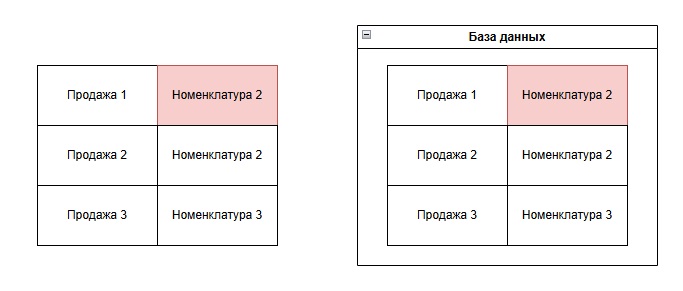

В данном случае, каждая "Продажа" привязана к своей "Номенклатуре", и если мы поменяем в "Продаже 1" "Номенклатуру 1" на "Номенклатуру 2", то в таблице в базе данных обновится вся связка "Продажи-Номенклатура".

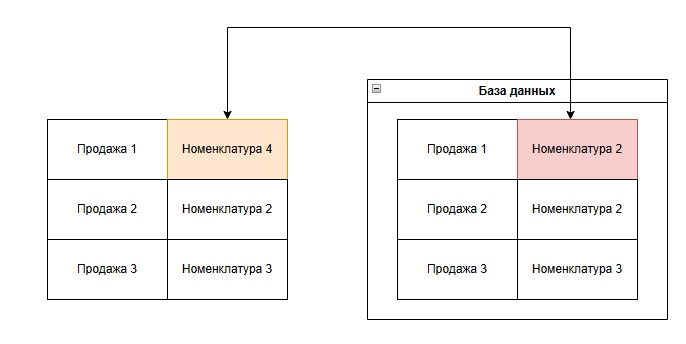

Однако, если поменять саму "Номенклатуру 1" в справочнике, а не в продаже, и она у нас, допустим, станет "Номенклатура 4", то в 1С она будет называться иначе и в карточке продаж тоже будет называться иначе, но в базу данных эта информация уже не попадет (т.к. "Продажа 1" осталась неизменной). Соответственно, данные в 1С и таблице данных уже противоречат друг другу. И это существенный минус денормализованной таблицы.

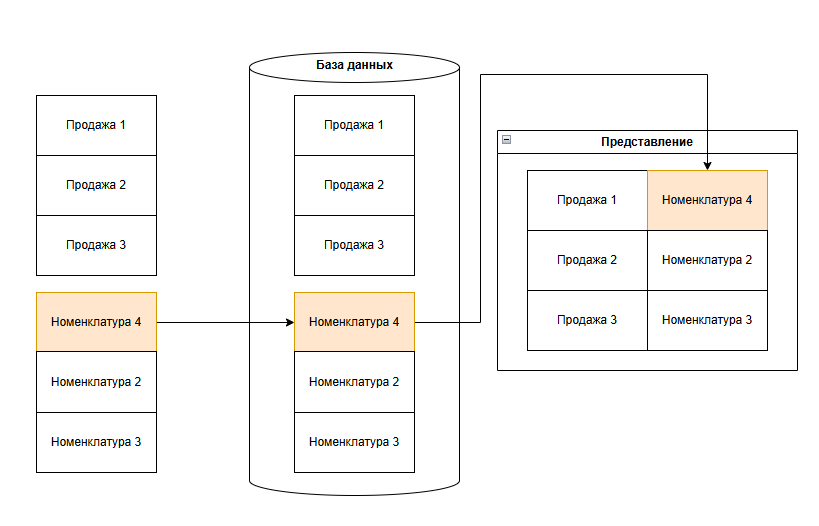

Но если разбить денормализованную таблицу "Продажи-Номенклатура" на две нормализованных: "Продажи" и "Номенклатура", выгрузить их в базу данных, после чего, собрать из них представление. То в таком случае, при изменении, например, номенклатуры в 1С, эта конкретная номенклатура выгружается в базу данных, где обновляется и в представлении, в итоге, она тоже меняется на правильную.

В варианте с денормализованной таблицей продажи работали правильно, а справочники — нет, после нормализации корректно работают и продажи и справочники.

Теперь, чтобы соединить таблицы продаж и номенклатуры между собой необходимы какие-то правила, некий уникальный ключ соединения. Такие ключи можно получить на этапе настройки вычисляемых полей в Экстракторе 1С.
